- 最大支持数据速率：224Gbps，输入通道间距：750µm
- 典型噪声：3.5µA（RMS），3dB带宽：60GHz，典型增益：3200Ω
- 集成RSSI（接收信号强度指示），支持光路对准与功率监测
- 低功耗：典型值190mW/通道
- 宽输入动态范围，最大可支持5mApp单端输入电流
- 支持光电二极管倒装焊接于TIA裸片表面，TIA其他焊盘通过引线键合形式连接
- 可选反向光电二极管偏置电压，典型值4V
- 工作温度范围：-5°C至+85°C
- 3.3V单电源供电
PHO11264
4通道224Gbps PAM4线性跨阻放大器 750μm间距（WB）
PHO11264 是一款专为单波200G光接收机设计的四通道、单端输入线性跨阻/可变增益放大器 (TIA/VGA)。其单端输入跨阻调节范围为 120 Ω 至 3.7 kΩ (典型值)，并在 AGC 模式下提供最大 500 mVppd 的差分输出电压。该芯片支持极宽的输入光功率动态范围，并能针对高达 5 mApp 的单端输入电流提供线性放大。
PHO11264 具有 60 GHz 的典型小信号光带宽。芯片集成了 RSSI 功能，用于实时监控并上报平均输入光功率。

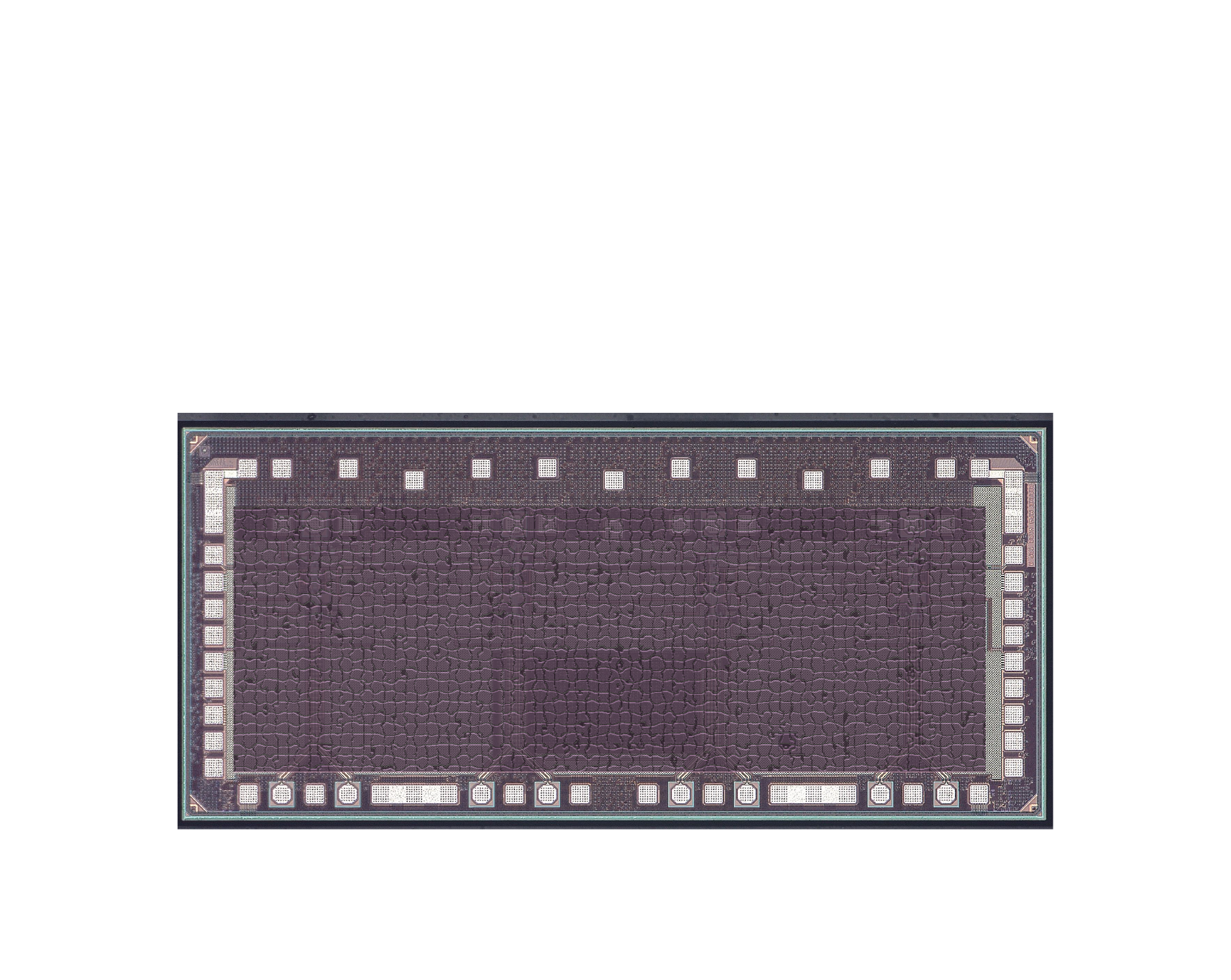

在封装互连方面，PHO11264 预置了焊球，支持将光电二极管 (PD) 直接倒装贴装至 TIA 裸片表面，从而显著降低输入接口的寄生效应及通道间串扰。PHO11264 采用单 +3.3V 电源供电，典型功耗为 0.76 W (不含 RSSI)，并以引线键合裸片形式供货。
PHO11264 具有 60 GHz 的典型小信号光带宽。芯片集成了 RSSI 功能，用于实时监控并上报平均输入光功率。
在封装互连方面，PHO11264 预置了焊球，支持将光电二极管 (PD) 直接倒装贴装至 TIA 裸片表面，从而显著降低输入接口的寄生效应及通道间串扰。PHO11264 采用单 +3.3V 电源供电，典型功耗为 0.76 W (不含 RSSI)，并以引线键合裸片形式供货。

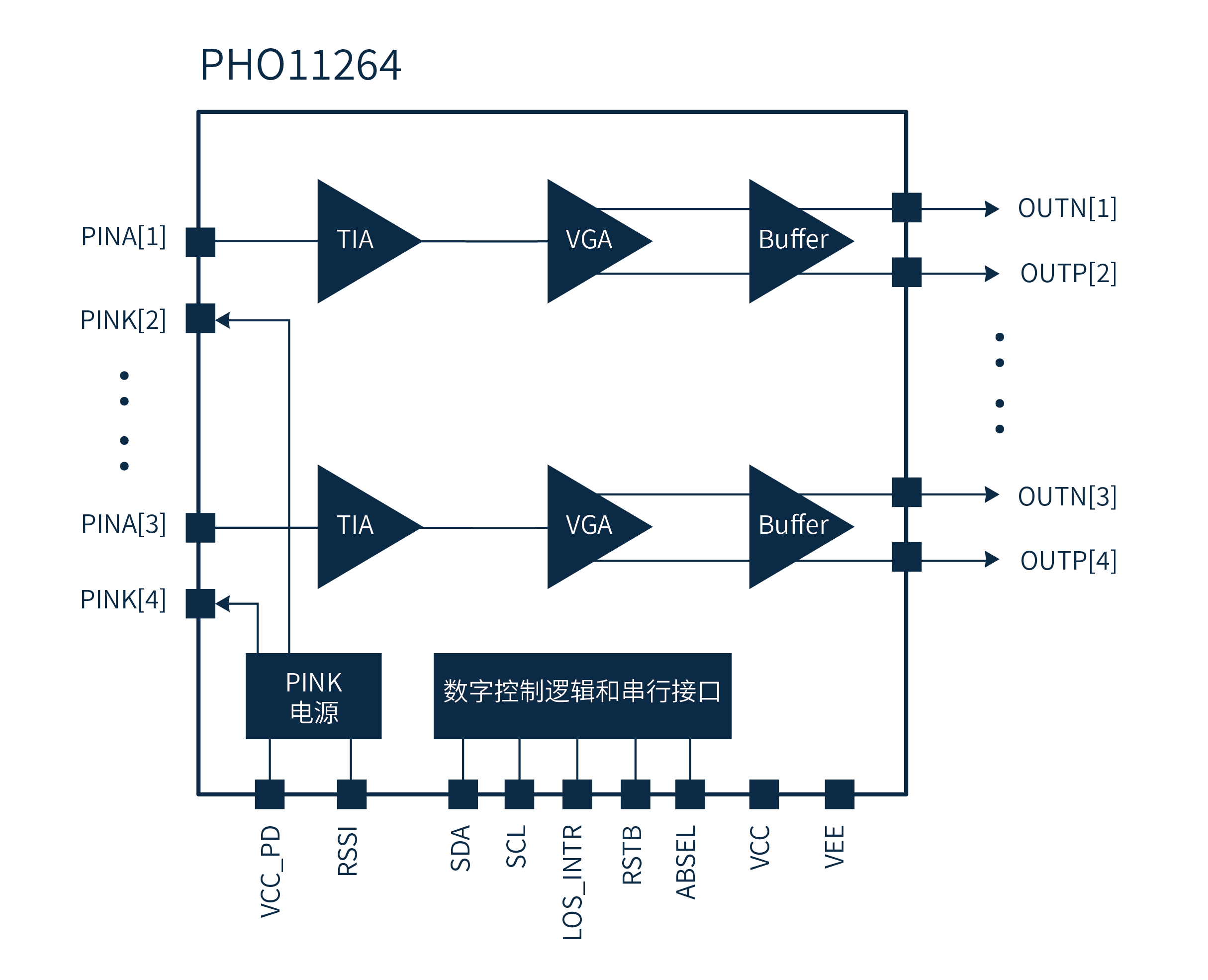

应用框图
特性
应用
- 以太网：800GbE/1.6TbE 单/多模光模块
- 光纤通道（Fibre Channel）
- InfiniBand:EDR、HDR、NDR及XDR速率
- 光传输网（OTN）及私有协议
