- 12通道25.78G/28.05Gbps VCSEL驱动器/CDR/均衡器
- 低功耗：典型160mW/ch，旁路CDR 125mW/ch
- 可编程眼图整形功能，便于适配各种VCSEL
- 具有可编程 PLL BW 和旁路模式的无参考 CDR
- 每通道单独可编程/下电
- 数字诊断监控接口
- 支持-40 °C 至+95 °C 芯片温度
- 提取时钟输出fb/16（监控时钟）
- 可编程配置偏置和调制（均支持0.1~12.8 mA）电流
- 用于标记任何通道上的 LOS、LOL* TX 故障告警引脚
PHO280912
12通道25.8G/28Gbps集成CDR的VCSEL驱动器 250μm间距 （WB）
PHO280912 是一款集成 CDR 和均衡器的12路 25.78 Gbps / 28.05 Gbps VCSEL 驱动器，可用作光模块中的完整单芯片传输解决方案。通道间输出焊盘中心间距为 250μm，以便与标准光学接口兼容。每个通道均包含具有眼图整形功能的 VCSEL 驱动器、高性能 CDR 和高补偿能力均衡器，皆可通过I2C串行接口进行控制。
PHO280912的无参考时钟CDR可以以25.78 Gbps、27.95 Gbps 和 28.05 Gbps 重定时。可以通过旁路（bypass）功能支持传统或非标准数据速率。

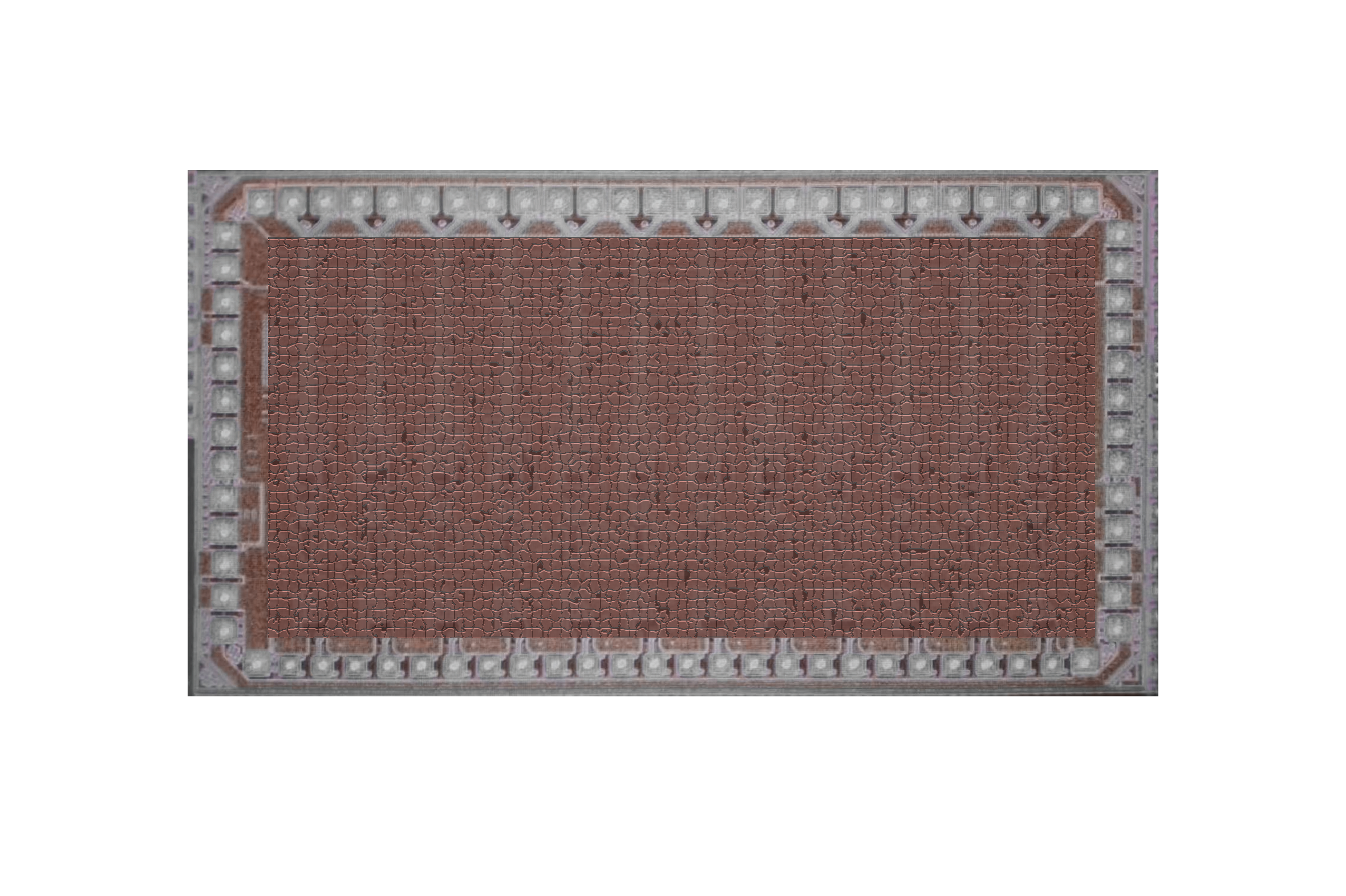

PHO280912的裸晶粒芯片尺寸为 3.1 mm x 2 mm，以华夫盒包装形式供货。

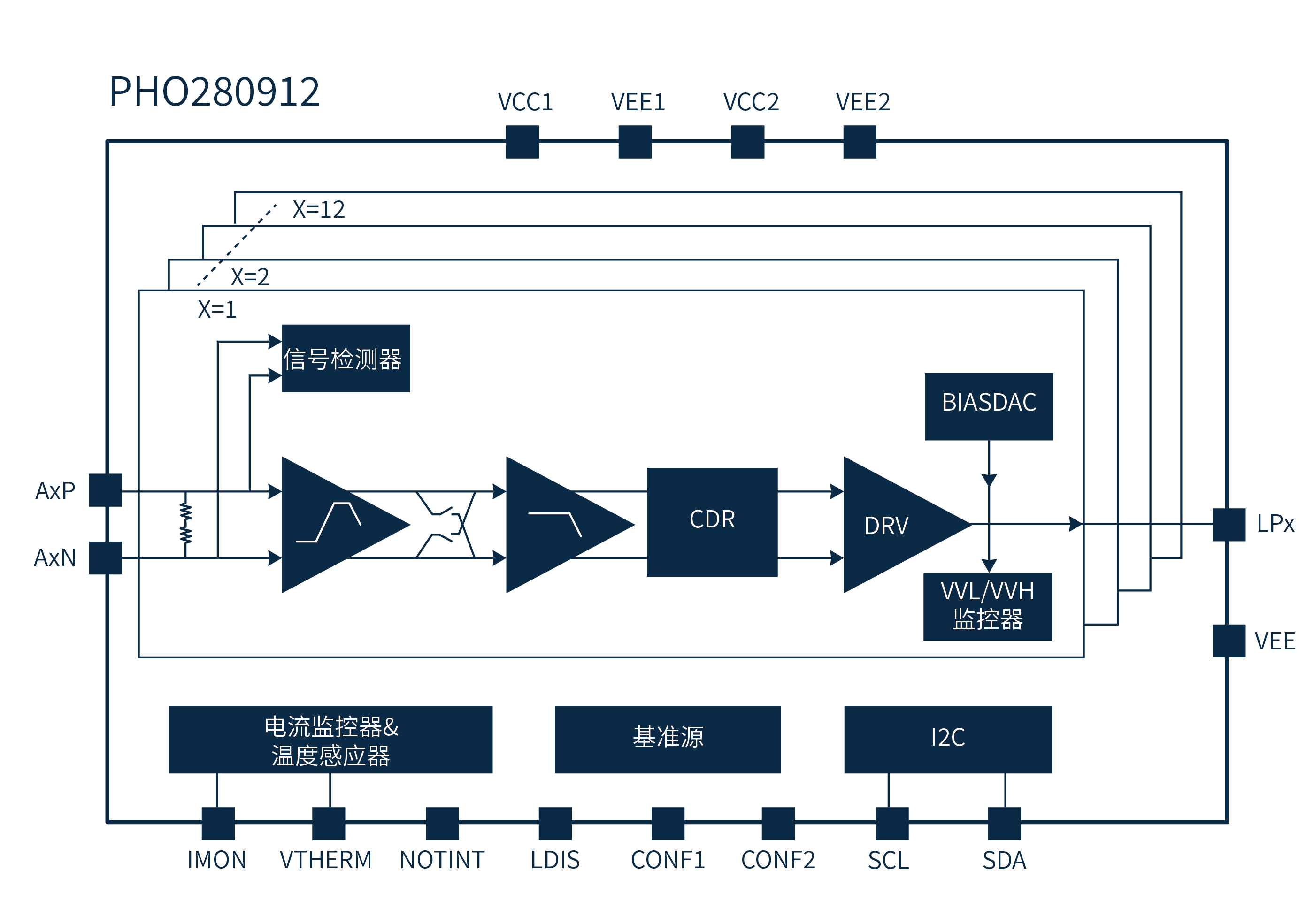

应用框图
特性
应用
- 100G光模块、有源光缆和板载光模块引擎
- 100G以太网
- EDR InfiniBand
- OTN
- 32G光纤通道
- PHO280112 12通道25/28Gbps TIA配套器件
