时钟是电子硬件系统的心脏，时钟信号的质量，直接决定电子系统工作的稳定性。无锡龙飞微电子推出PHC33034四通道低抖动时钟发生器。该器件将频率合成、多格式时钟输出、OTP 硬件配置、I2C 在线编程集成于单颗 4×4mm 24‑QFN 封装芯片，为存储、网络、算力及工业领域提供国产时钟芯片解决方案。

一、芯片基础概况

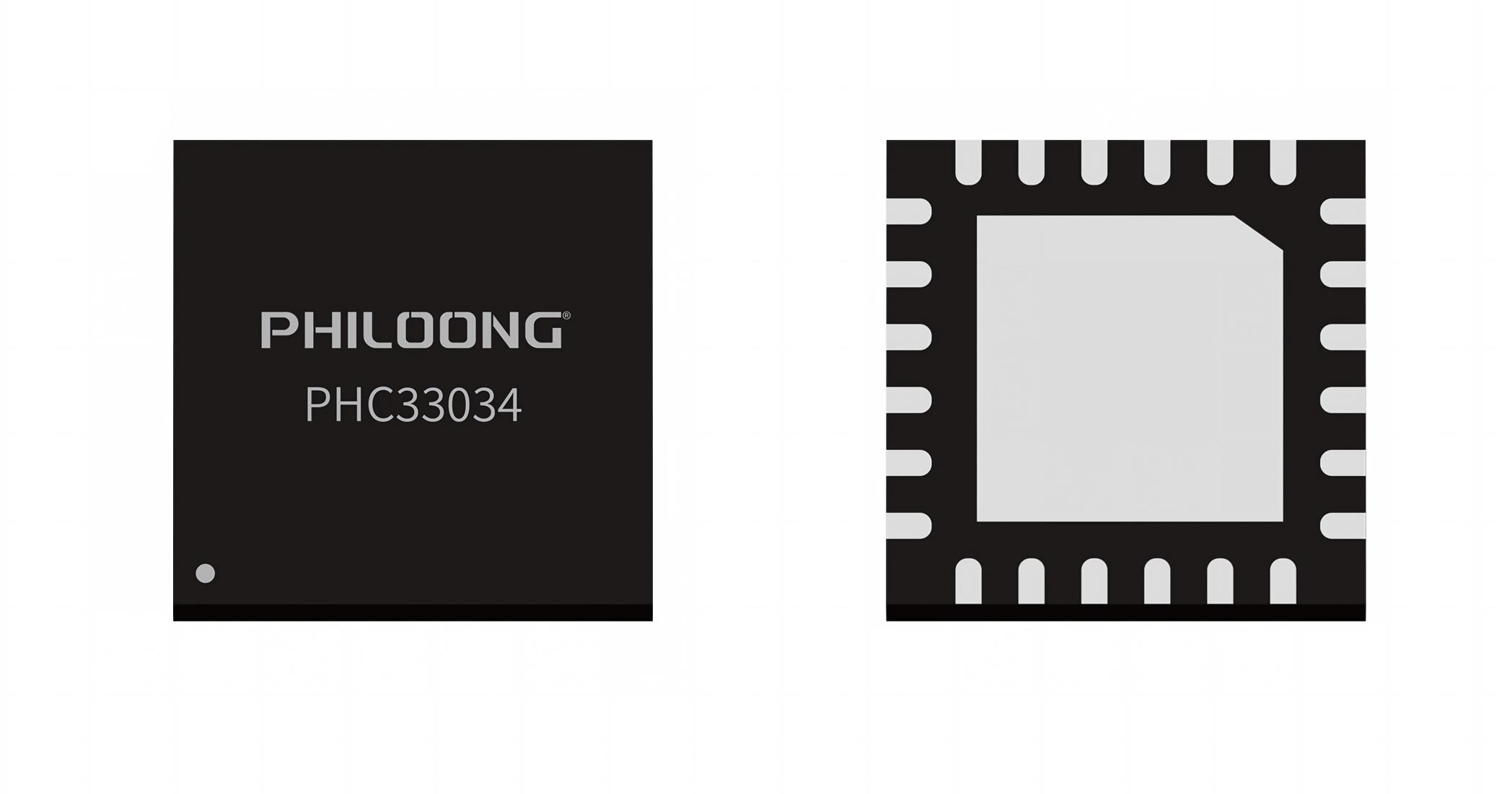

PHC33034 为 4×4mm 24-QFN 小封装，单芯片输出 4 路独立时钟，采用 2 组 FOD+2 组 IOD 分频架构，可灵活输出多路任意频率时钟，替代传统多晶振 + 时钟缓冲方案。

• 工作温度：工业级 - 40℃-+85℃

• 供电：四路输出独立供电，支持 1.8V/2.5V/3.3V

二、核心产品亮点

1. 超低抖动， PCIe 全兼容

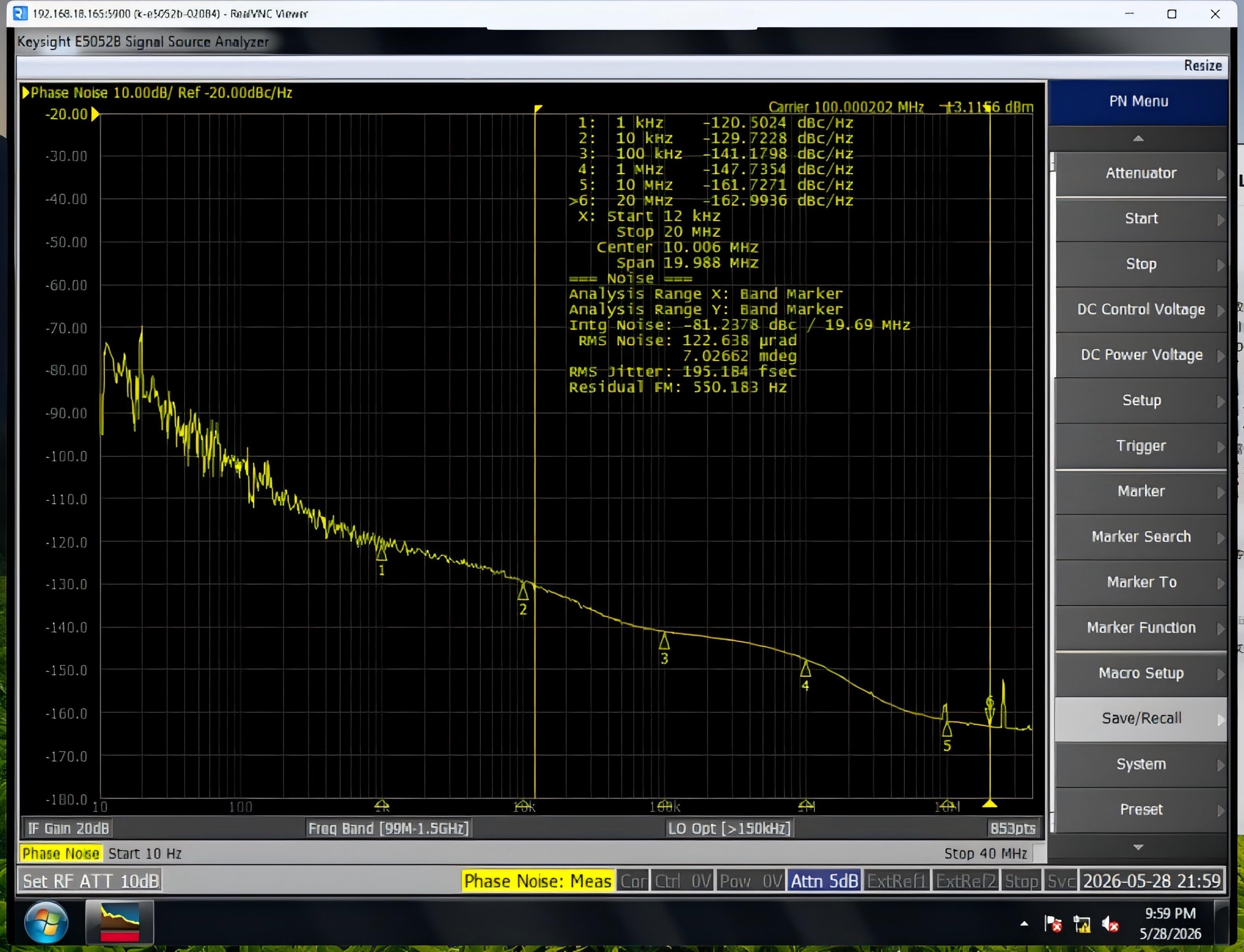

• 内置高性能低噪声 PLL，100MHz 频率 RMS 相位抖动仅 195fs@12k-20MHz。

• 覆盖 PCIe 1.0-7.0，开启 / 关闭 SSC 展频两种模式均达标，满足高速 SSD、服务器严苛时序要求。

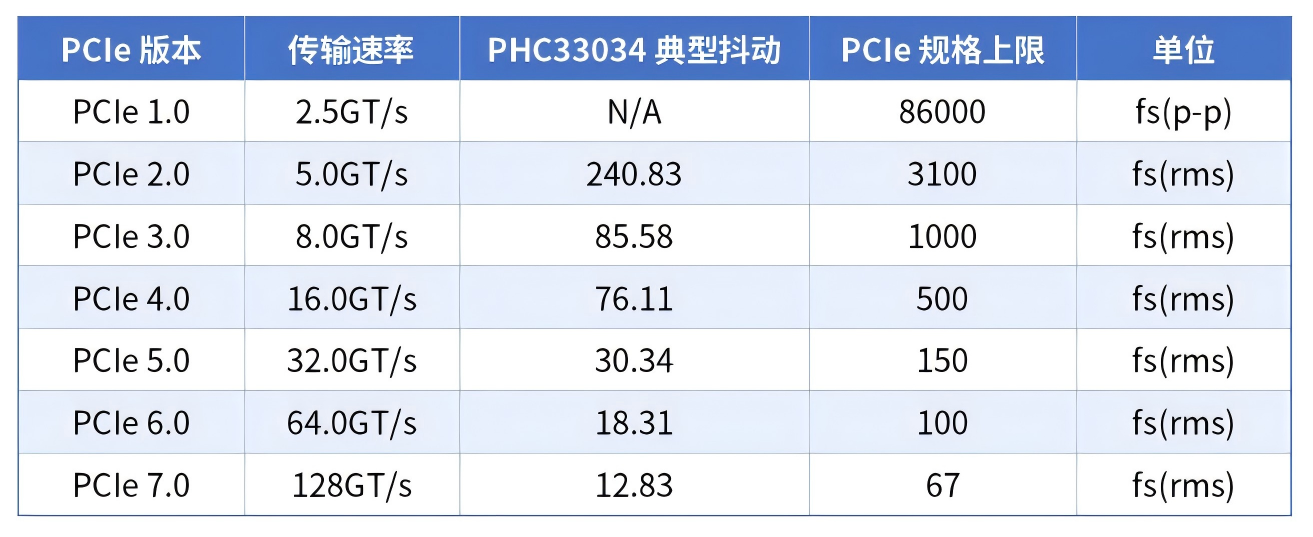

SSC 展频关闭（无扩频）

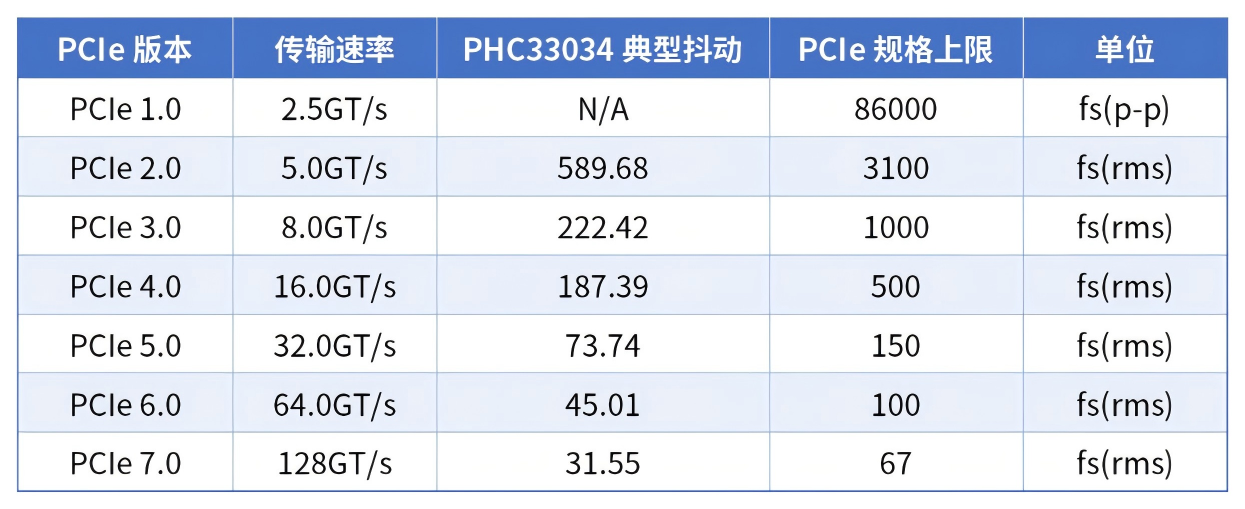

SSC 展频开启（‑0.1% 下展频，fMOD=31.5kHz）

2. 四通道多电平自由配置

• 4 路输出通道每一路均可独立配置输出格式： LVCMOS、LVDS、LP‑HCSL、LVPECL。

• 差分输出频率：10kHz‑350MHz

• LVCMOS：10kHz‑250MHz

• LVCMOS 还支持单端输出、双端同相、差分输出多种模式，单颗芯片最多可实现 8 路单端 LVCMOS 输出。

3.双工作模式

• 硬件 OTP 模式：内置 4 组 OTP，上电通过 SEL0/SEL1 引脚选择 4 套预烧录配置，无需外围主控编程，上电直接运行。

• I2C 软件配置模式：通过 I2C 接口实时修改寄存器，灵活调整频率、电平、展频、相位偏移；支持 4 个不同 I2C 从地址。

4. 丰富可编程功能

• 内置可调晶体负载电容，轻松匹配不同规格晶振；PLL 环路带宽、通道相位、展频参数均可软件配置；OEA/OEB 引脚组合控制四路输出开关，闲置通道可关断降低功耗。

三、实际应用场景

PHC33034 可应用eSSD 存储阵列、数据中心服务器、网络交换机、以太网板卡、光纤通道设备、NVLink 多卡互联平台。

四、总结

PHC33034 凭借多通道灵活输出、低抖动性能，单颗芯片即可解决多场景复杂时钟供给问题，有效降低整机物料成本与硬件开发难度，为国产高速通信、存储、算力设备，提供高性价比的时钟解决方案。

未来龙飞微电子将持续深耕国产时钟芯片领域，不断优化产品性能，面向国内硬件开发者提供高可靠性时序器件与完整的技术支持服务。
